あいにく天候が悪い中、

MTM07の当方ブースにお越しいただいた方、

資料が揃っていないにも関わらずボードをご購入していただいた方、

本当にありがとうございました。

(ただいま、資料公開 準備中)



現在、公開に向けての資料の最終チェック中です。



今回のMTM07で展示した下記18種類のボードの資料(回路図と部品表)は、

明日(12/7)中今日(12/8)中にアップロードいたします。



回路図のPDFはアップロード済みです。

部品表の方は、もう少しだけお待ちください。

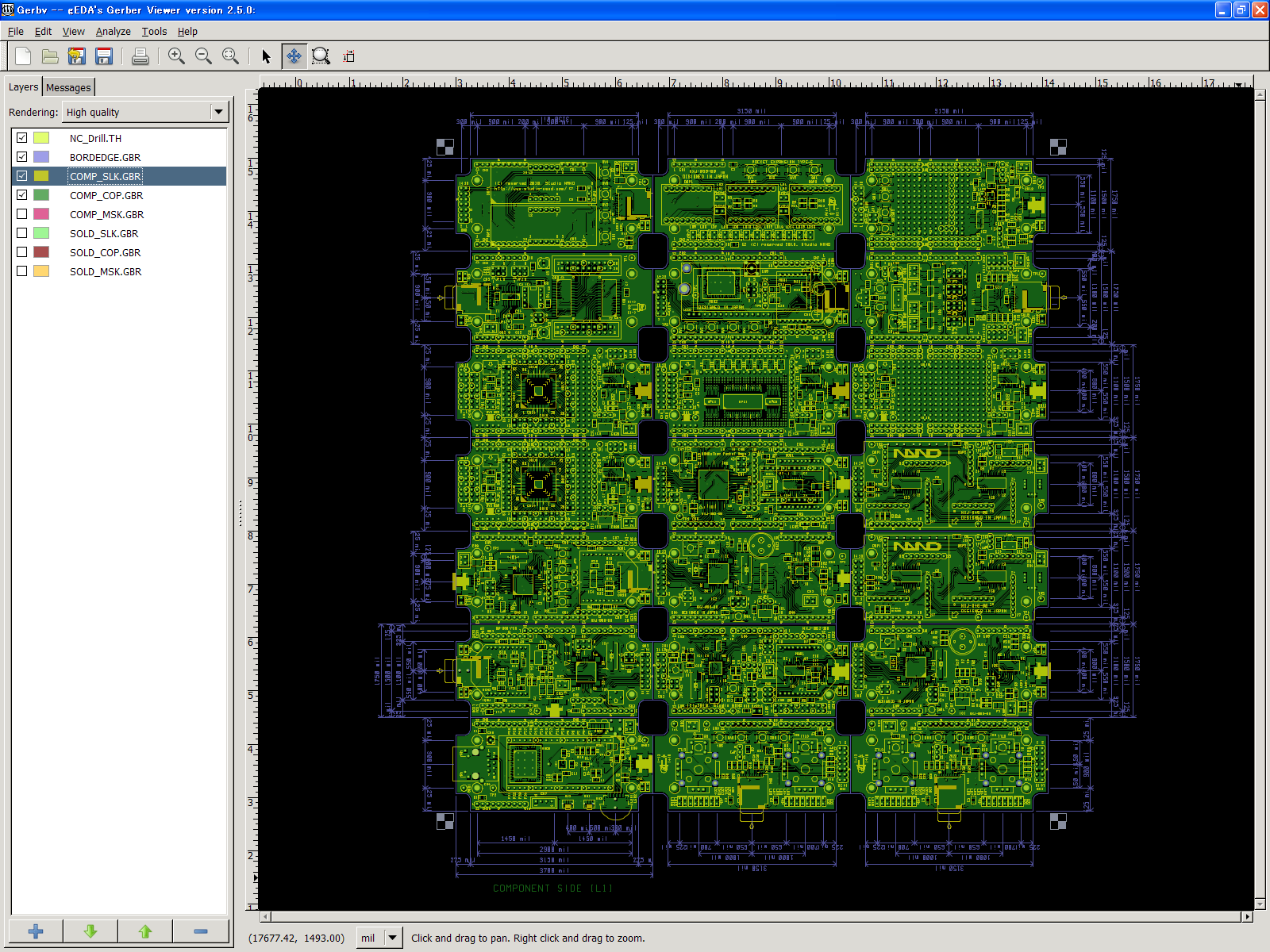

全18種類、計21枚のNANDethno Pocket基板を1枚に面付け(部品面) - クリックで拡大表示

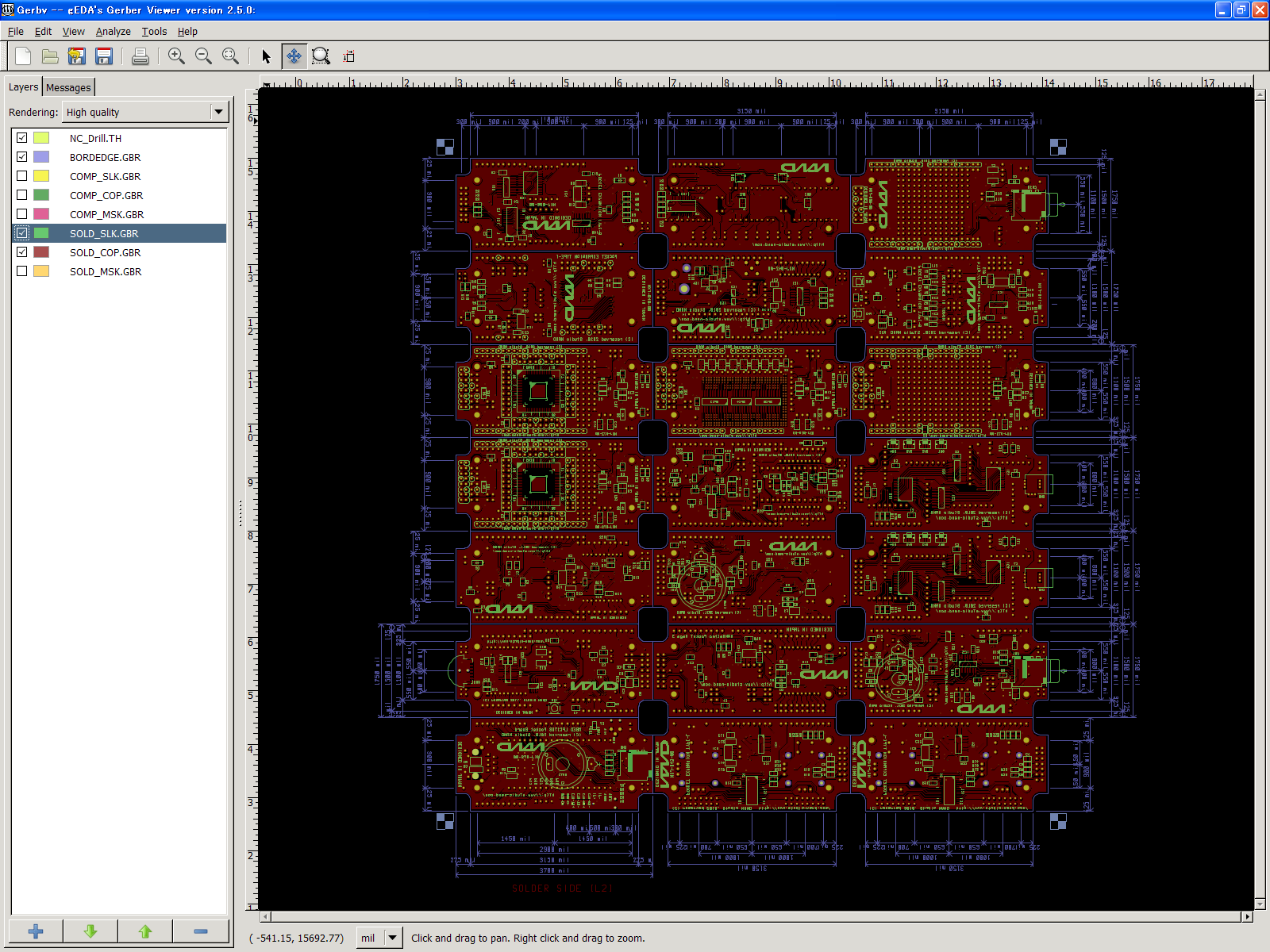

全18種類、計21枚のNANDethno Pocket基板を1枚に面付け(半田面) - クリックで拡大表示



■ NANDethno Pocket Controller シリーズ



現在、販売準備中のNANDethno Pocket Controllerシリーズ製品は、以下のとおりです。

製品コード 製品名称 最新Rev.

回路図

部品表

状態 備考

NXJ-061

NANDethno Pocket Mega 1

00

発売

準備

Atmel ATmega 64/128/256/1281/2561搭載 (QFP-64) +FT232RL +XBEE

NXJ-062

NANDethno Pocket Mega 2

00

発売

準備

Atmel ATmega 88/168/328搭載 (QFP-32) +FT232RL +XBEE

NXJ-080

NANDethno Pocket Mega A

00

発売

準備

Atmel ATmega 644/1284搭載 (QFP-44) +Micro SD +FT232RL + BATT

NXJ-083

NANDethno Pocket Mega D

00

発売

準備

Atmel ATmega 644/1284搭載 (QFP-44) + USB Host Controller + BATT

NXJ-066

NANDethno Pocket PIC 1

00

発売

準備

Microchip PIC18F4550搭載 +Micro SD +FT232RL + 操作スイッチ×4

NXJ-068 NANDethno Pocket PIC 2

00

発売

準備

Microchip PIC18F4550搭載 +Micro SD +FT232RL + 多方向スイッチ

NXJ-079 NANDethno Pocket MBED

00

発売

準備

NXP mbed LPC1768搭載 + LAN + Micro SD + Mini-USB + IrDA + BATT



■ NANDethno Pocket Expansion シリーズ



現在、販売準備中のNANDethno Pocket Expansionシリーズ製品は、以下のとおりです。

製品コード

製品名称

最新Rev.

回路図

部品表

状態

概要

NXJ-036

NANDethno Pocket Expansion B

00

発売

準備

表示付きデータロガー製作用拡張ボード。 7セグ4桁×2行表示、マイクロSD。

NXJ-038

NANDethno Pocket Expansion D

00

発売

準備

ユーザ独自機能追加用拡張ボード。 マイクロSD、操作スイッチ×4、USBコネクタ、LDO。

NXJ-039

NANDethno Pocket Expansion E

00

発売

準備

I/Oポート追加用拡張ボード。 16bitポート×2、I2Cバス接続EEPROM、マイクロSD。

NXJ-040

NANDethno Pocket Expansion F

00

発売

準備

クロック&タイマ作成用拡張ボード。 12点レベルメータ表示、7セグ6桁(HH:MM:SS)表示、操作スイッチ×4

NXJ-041

NANDethno Pocket Expansion G

00

発売

準備

ロボット制御用拡張ボード。 Hブリッジ×4、サーボ制御PWM×8、IRリモコン受光素子、マイクロSDほか。

NXJ-042

NANDethno Pocket Expansion H

00

発売

準備

GPS+LCD表示付きロガー用拡張ボード。  16文字×2行LCD、GPS、マイクロSD、XBEE、操作スイッチ×4。

NXJ-045

NANDethno Pocket Expansion L

00

発売

準備

リモコン製作用拡張ボード。 X-Yアナログスティック×2、操作スイッチ×4、3軸加速度センサ、8点レベル表示×2、マイクロSD。

NXJ-046

NANDethno Pocket Expansion M

00

発売

準備

電光表示製作用拡張ボード。 32×16ドットマトリクスLED表示、操作スイッチ×4。キャラクタLCDコネクタ互換



■ NANDethno Pocket Zero シリーズ



現在、販売準備中のNANDethno Pocket Zeroシリーズ製品は、以下のとおりです。

製品コード

製品名称

最新Rev.

回路図

部品表

状態

概要

NXJ-071

NANDethno Pocket Zero 1

00

発売

準備

Universal Area (DIP) + FT232RL /w Bit-Bang ISP +LCD connector /w DC-DC for Bias

NXJ-072

NANDethno Pocket Zero 2

00

発売

準備

Universal Area (QFP) + FT232RL /w Bit-Bang ISP +LCD connector /w DC-DC for Bias

NXJ-073

NANDethno Pocket Zero 3

00

発売

準備

Universal Area (SOP) + FT232RL /w Bit-Bang ISP +LCD connector /w DC-DC for Bias
